吸水管的壓力要求

發布時間:13-04-13  瀏覽次數：

 自吸泵的吸水管，每臺自吸泵都應設置單獨的吸水管路，并力求最短，以改善水力條件，減小水頭損失，可減少雜質堵塞管道的可能性。
吸水管的設計流速一般采用1.0-1.5m/s，最低不得低于0.7m/s。為便于吸水管中儲積空氣的排除，吸水管的水平部分應順著水流方向稍微抬高，管坡可采用0.005.。吸水管與水泵連接處需要漸縮時，應采用偏心大小頭。吸水管入口處應裝有喇叭口，其直徑為吸水管直徑的1.3-1.5倍。喇叭口安裝在集水池的積水坑內。
自吸泵運行中，由于葉輪的高速旋轉，在其入口處造成了真空，在吸入水池水面大氣壓于葉輪進口處的絕對壓力之差的作用下，水自吸水管端流入葉輪的進口。由于1atm等于10.33mh2o高，所以自吸泵的最大吸水高度HSS不會超過10.33m.實際上，這個壓力差在水流的流動過程中要轉化成位置頭、流速頭，并克服各項水頭損失，還要保持在進口具有一定能量（壓頭），這就使自吸泵的吸水高度小于10.33m。
從自吸泵進水口到葉輪的進口，流道的過水?dāng)嗝婷娣e一般是收縮減小，當流量一定時，流速沿程增加，但是壓力是相應降低的。當水流進入葉輪，繞流葉片頭部時，水流急劇轉彎、流速增大，在葉片背面k點處尤為顯著，使水流在k點處的壓力急劇降低。K點以后，由于葉片對水流做功，水流在葉輪中受到由葉片傳來的機械能，壓力才迅速升高。上述流速變化及水流從水泵進口到k點處的流程中，均伴有水力損失，消耗部分能量，使壓力降低。由此可見，自吸泵吸水管的壓力是按照水流的方向而下降的，水泵進口處并不是泵內壓力最低的地方，泵內水流壓力最低的地方是在葉片進口附近背面的k點處。

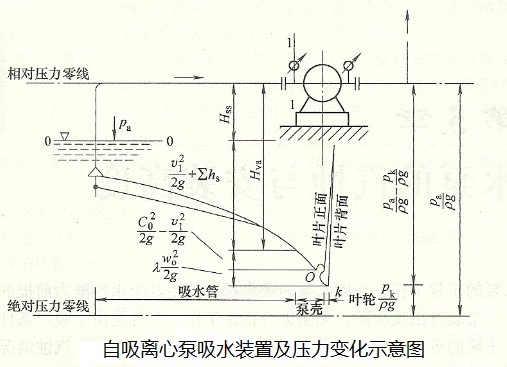

圖（1）自吸泵的壓力表示圖

整理發布:溫州自吸泵業制造有限公司
